什么是VGA接口？
VGA（Video Graphic Array）接口，即視頻圖形陣列，也叫D-Sub接口（俗稱D15接口），是15針的梯形插頭，分成3排，每排5個，傳輸模擬信號。VGA接口采用非對稱分布的15針連接方式，其工作原理：是將顯存內以數字格式存儲的圖像（幀）信號在RAMDAC里經過模擬調制成模擬高頻信號，然后再輸出到顯示設備成像。
VGA接口
顯卡所處理的信息**終都要輸出到顯示器上，顯卡的輸出接口**是電腦與顯示器之間的橋梁，它負責向顯示器輸出相應的圖像信號。CRT顯示器因?yàn)樵O(shè)計制造上的原因，只能接受模擬信號輸入，這**需要顯卡能輸入模擬信號。VGA接口**是顯卡上輸出模擬信號的接口，雖然液晶顯示器可以直接接收數字信號，但很多低端產品為了與VGA接口顯卡相匹配，因而采用VGA接口。VGA接口是一種D型接口，上面共有15針空，分成三排，每排五個。VGA接口是顯卡上應用**為廣泛的接口類型，多數的顯卡都帶有此種接口。有些不帶VGA接口而帶有DVI接口的顯卡，也可以通過一個簡單的轉接頭將DVI接口轉成VGA接口，通常沒有VGA接口的顯卡會附贈這樣的轉接頭。
VGA接口定義：

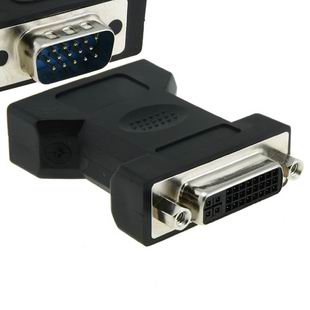

通用的DVI轉VGA接頭
目前大多數計算機與外部顯示設備之間都是通過模擬VGA接口連接，計算機內部以數字方式生成的顯?*枷裥畔�，被翔�ㄖ械氖?模擬轉換器轉變?yōu)镽、G、Ｂ三原色信號和行、場同步信號，信號通過電纜傳輸?shù)斤@示設備中。對于模擬顯示設備，如模擬CRT顯示器，信號被直接送到相應的處理電路，驅動控制顯像管生成圖像。而對于LCD、DLP等數字顯示設備，顯示設備中需配置相應的Ａ/Ｄ（模擬/數字）轉換器，將模擬信號轉變?yōu)閿?shù)字信號。在經過Ｄ/Ａ和Ａ/Ｄ2次轉換后，不可避免地造成了一些圖像細節的損失。VGA接口應用于CRT顯示器無可厚非，但用于連接液晶之類的顯示設備，則轉換過程的圖像損失會使顯示效果略微下降。

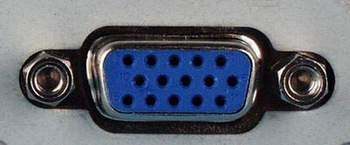

VGA是電腦顯示器接口為15針，如下圖，在傳統的CRT顯示器中，使用的都是VGA接口
顯示器VGA接口
